不论是buck电路还是boost电路，都是硬件设计上比较重要的电路，特别是智能ONU，OLT设备两种电路都会用到，在ONU设计里面的VOICE功能都会使用boost电路来直接升压为外部电话供电，那么理解boost电路最好的方式莫过于充分了解电路各部分的电压、电流是怎么样的，遇到一些问题也就能很清楚的定位到问题点。比如电感量增大会怎么样？电容容量增大会怎么样？工作频率大小会有什么影响？下面我司就来为大家讲解下。

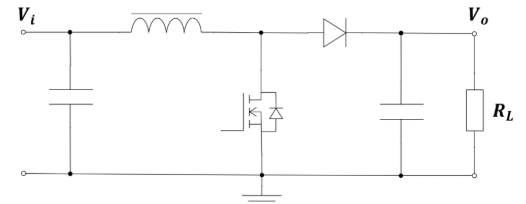

首先说下BOOST电路最基本的一个工作原理：下图中MOS管就是一个开关，只要这个速度够快（开关频率够高），控制好导通与关断时间（充放电时间），配合输出滤波电容，就可以得到基本稳定的Vo了（我们智能ONU的voice电压一般是48V），也就是输出电压。

在开关导通的时候，电感L接地，二极管截止，Vi对电感L进行充电，电感两端电压是Vi（ONU的供电一般是12V）。在开关变为不导通的时候，因为之前电感L已经被充电了，有电流流过，电流向右，电感两端电流不能突变，所以会感应出电压，让右侧的二极管导通。输出电压Vo恒定，二极管导通压降为Vd，所以电感右端电压为Vo+Vd，电感左端电压是电源输入Vi。这是升压boost电路， 所以Vo+Vd>Vi，电感此时放电，给负载供电，以及给输出滤波电容充电。
在开关变为不导通的时候，因为之前电感L已经被充电了，有电流流过，电流向右，电感两端电流不能突变，所以会感应出电压，让右侧的二极管导通。
输出电压Vo恒定，二极管导通压降为Vd，所以电感右端电压为Vo+Vd，电感左端电压是电源输入Vi。这是升压boost电路， 所以Vo+Vd>Vi，电感此时放电，给负载供电，以及给输出滤波电容充电。
以上就是《BOOST电路》的简短概述，可为大家做一个参考，我司拥有相当强大的技术团队，能为客户提供专业的技术服务，目前我司的产品多样化：智能onu、通讯光模块、光纤模块、sfp光模块、olt设备、以太网交换机等等网络设备，如您有需要，可深入了解。
