1、深圳海荻威光电科技有限公司BOB调测流程：
主要是对发射端光功率、眼图消光比进行调试，接收端需要对其灵敏度和RSSI监控进行校准。
BOB调测指标：
|
测 试 功 能 |
参数 |
规格 |
单位 |
备注 |
|||
|
属性 |
描述 |
Min. |
Typ. |
Max |
|||
|
调试部分 |
TxPower |
Tx发射功率 |
1.2 |
1.5 |
1.8 |
dBm |
具体测时，可根据BOSA性能对指标进行优化 |
|
ExtRatio |
消光比 |
9.5 |
12 |
14 |
dB |
|
|
|
EyeCross |
眼图交叉点 |
45 |
50 |
55 |
％ |
|
|
|
RxPoCalPoint_0 |
Rx校准第一个参条件 |
-10 |
-10 |
-10 |
dB |
|
|
|
RxPoCalPoint_1 |
Rx校准第二个参条件 |
-20 |
-20 |
-20 |
dB |
|
|
|
RxPoCalPoint_2 |
Rx校准第三个参条件 |
-30 |
-30 |
-30 |
dB |
|
|
|
测式部分 |
TxPower |
Tx发射功率 |
0.5 |
2.5 |
4 |
dBm |
具体测时，可根据BOSA性能对指标进行优化 |
|
TxPo_DDM |
发射监视光功率 |
0.5 |
2.5 |
4 |
dB |
|
|
|
DiffTxPower |
发射监视光功率差异 |
-1 |
0 |
1 |
％ |
|
|
|
ExtRatio |
发射消光比 |
9 |
11 |
14 |
dB |
具体测时，可根据BOSA性能对指标进行优化 |
|
|
EyeCross |
眼图交叉点 |
45 |
50 |
55 |
dB |
|
|
|
EyeMargin |
眼图Magin |
10 |
10 |
10 |
dB |
|
|
|
TxCurrent |
发射电流 |
|
|
180 |
|
|
|
|
TotalCurrent |
总电流 |
100 |
250 |
300 |
|
|
|
|
Sensitivity |
灵敏度 |
|
-27 |
-27 |
|
|
|

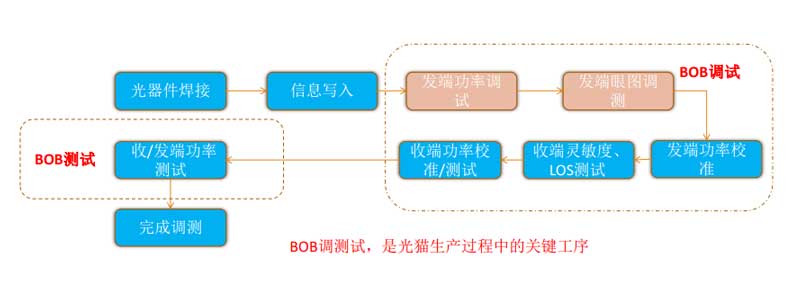

2、BOB生产工艺流程:
3、深圳海荻威光电科技有限公司BOB连接图：

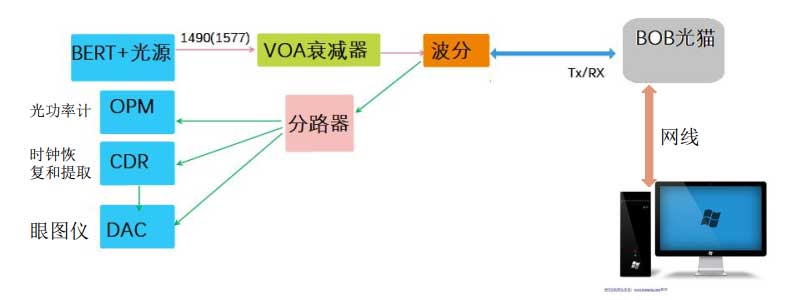

常规BOB测试连接图，单路测试，外部连线复杂，需要对衰减器，误码仪、功率计、CDR等设备单独购买，每台工位需要一台电脑支持测试

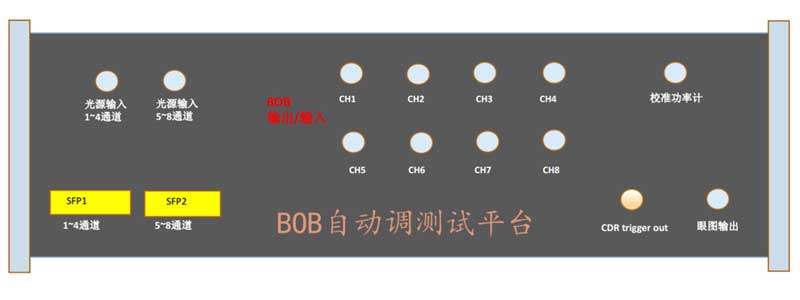

4、ES-BOBT8系列BOB测试设备介绍：
1.可以支持最大8通道进行BOB测试，内部集成功率计和衰减器，可以同时完成收发调试和测试;
2.集成BERT功能和2xSFP+光源接口，可以支持1.25G~10G光信号输出，为BOB灵敏度测试提供信号光源;
3.集成CDR Trigger out，内部自建时钟信号恢复，可以提供光眼图测试所需要的时钟信号;
4.自带校准功率计，可提供标准的光功率校准检测。

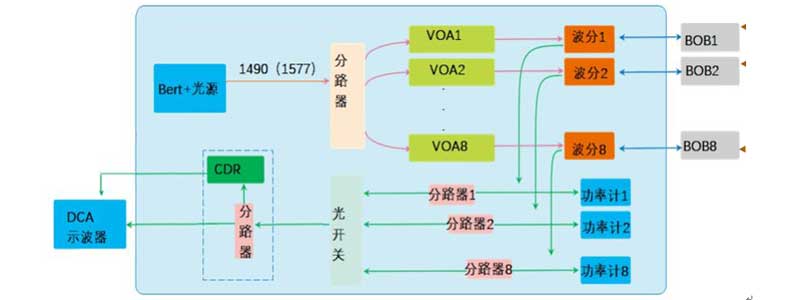

5、ES-BOBT8系列BOB测试系统提供整套测试设备解决方案，最大可提供8通道光猫BOB测试将误码仪和光源、衰减器、功率计、波分、光开关等所用设备集成到一台设备中，配合专业的BOB测试自动化软件，可以提供成套的BOB测试解决方案。
以上就是海荻威BOB调测流程介绍，海荻威——专业光通信设备ODM代工厂家，提供ONU光猫，光模块，交换机，OLT代工服务，产品远销海外，百万客户为您见证。如果您对我们的产品有疑问或者感兴趣，请点击我们的在线客服，或致电：189-4816-2612，海荻威——您身边的光通信专家。
