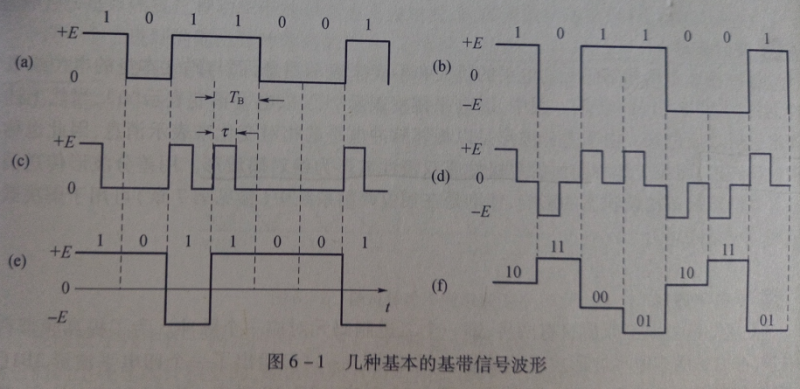

数字基带信号是表示数字信息的电波形，它可以用不同的电平或脉冲来表示。数字基带信号（以下简称为基带信号）的类型有很多。现在以矩形脉冲为例，介绍几种基本的基带信号波形，如图所示。
1、单极性波形
如图6-1(a)所示，这是一种最简单的基带信号波形。它用正电平和零电平分别对应二进制数字“1”和“0”；或者说，在一个码元时间内用脉冲的有或无来表示“1”和“0”。该波形的特点是电脉冲之间无间隔，极性单一，易于用TTL、CMOS电路产生；缺点是有直流分量，要求传输线路具有直流传输能力，因而不适应有交流耦合的远距离传输，只适用于计算机内部或极近距离（如印制电路板内和机箱内）的传输。

2、双极性波形
如图6-1(b)所示，它用正、负电平的脉冲分别表示二进制数字“1”和“0”。因其正负电平的幅度相等、极性相反，故当“1”和“0”等概率出现时无直流分量，有利于在信道中传输，并且在接收端恢复信号的判决电平为零值，因而不受信道特性变化的影响，抗干扰能力也较强。在ITU-T制定的V.24接口标准和美国电工协会(EIA)制定的RS-232C接口标准中均采用双极性波形。

3、单极性归零波形
所谓归零(RZ)波形是指它的有电脉冲宽度τ小于码元宽度T,即信号电压在一个码元终止时刻前总要回到零电平，如图6-1(c)中所示。通常，归零波形使用半占空码，即占空比(T/TB)为50%,从单极性RZ波形可以直接提取定时信息，它是其他码型提取位同步信息时常采用的一种过渡波形。
与归零波形相对应，上面的单极性波形和双极性波形属于非归零（NRZ）波形，其占空比 。
4、双极性归零波形
它是双极性波形的归零形式，如图6-1(d)所示。它兼有双极性和归零波形的特点。由于其相邻脉冲之间存在零电位的间隔，使得接收端很容易识别出每个码元的起止时刻，从而使收发双方能保持正确的位同步。这一优点使双极性归零波形得到了一定的应用。

5、差分波形
这种波形是用相邻码元的电平的跳变和不变来表示消息，而与码元本身的电位或极性无关，如图6-1(e)所示。图中，以电平跳变表示“1”，以电平不变表示“0”，当然上述规定也可以反过来。由于差分波形是以相邻脉冲电平的相对变化来表示消息，因此也称相对码波形而相应地称前面的单极性或双极性波形为绝对码波形。用差分波形传送消息可以消除设备初始状态的影响，特别是在相位调制系统中可用于解决载波相位模糊问题。

6、多电平波形
上述波形的电平取值只有两种，即一个二进制码元对应一个脉冲。为了提高频带利用率，可以采用多电平波形或多值波形。例如，图6-1(f)给出了一个四电平波形2B1Q（两个比特用4级电平中的一级表示），其中11对应＋3E,10对应＋E,00对应－E,01对应－3E.由于多电平波形的一个脉冲对应多个二进制码，在波特率相同（传输带宽相同）的条件下，比特率提高了，因此多电平波形在频带受限的高速数据传输系统中得到了广泛应用。

需要指出的是，表示信息码元的单个脉冲的波形并非一定是矩形的。根据实际需要和信道情况，还可以是高斯脉冲、升余弦脉冲等其他形式。但无论采用什么形式的波形，数字基带信号都可用数学式表示出来。若表示各码元的波形相同而电平取值不同。
