星座人们都不陌生，在光通信设备中也是存在星座图的哦，今天WiFi路由器生产厂家给大家来介绍一下这星座图，到底是什么

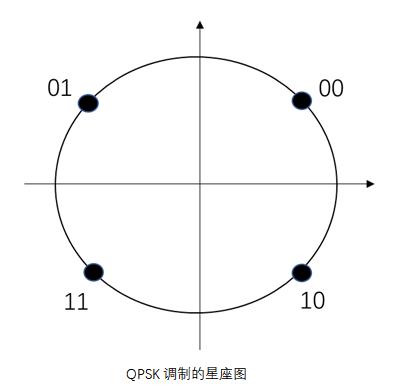

星座图是目前数字调制的一个基本概念。我们发送数字信号出去时，一般不会直接发0或者1，而是先将0，1信号（bit）按照一个或者几个组成一组，比如每两个bit组成一组，即有00，01，10，11，总共四种状态，（如果没3个bit的话是8种状态，以此类推），此时可以选择QPSK（四相位调制，对应前面00,01,10,11四种状态），QPSK四个点组成一个QPSK的星座图，每个点与相邻的点相差90度（幅度是相同的），一个星座点对应一个调制符号，这样每发送一个调制符号，其信息量是发送一个bit的2倍。

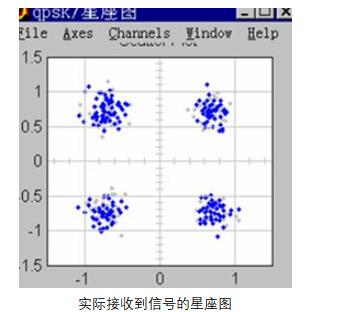

而QPSK信号接收解调时根据接收信号与星座图上4个点的距离（一般称为欧式距离）来判断发送的是哪个信号，离哪个点最近则判为对应点的状态进行解调制。

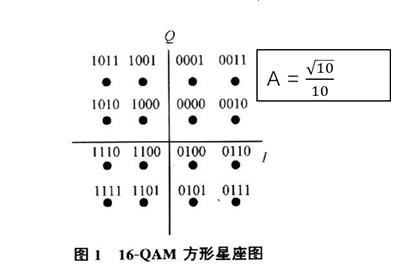

因此星座图的作用主要是在调制时用于映射（比如QPSK，16QAM，64QAM等），而使接收时用于判断发送的到底是哪个点，从而正确解调数据。

以上就是小编给大家介绍的关于光网络单元星座介绍，海荻威深圳wifi ONU、GPON onu、Xpon onu、onu光纤猫代工厂，智能onu产品WIFI信号超强覆盖全屋无死角，近百人软件开发团队，多品牌OLT兼容实验室，轻松实现软件自主实时更新，让ONU自适应兼容各品牌OLT设备，如有onu定制请认准HDV。
