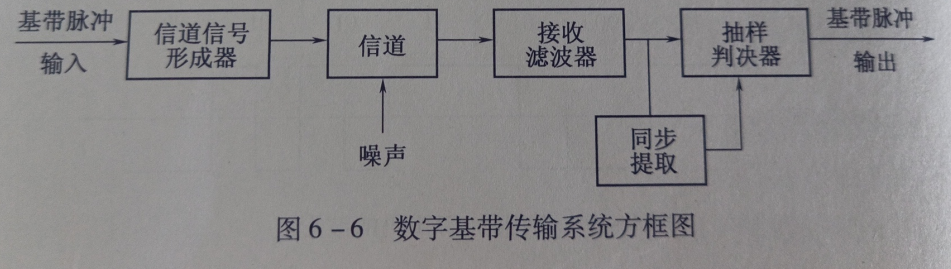

图6-6是一个典型的数字基带信号传输系统方框图。它主要由发送滤波器（信道信号形成器）、信道、接收滤波器和抽样判决器组成。为了保证系统可靠有序地工作，还应有同步系统。
图中各方框的功能和信号传输的物理过程简述如下：
(1) 信道信号形成器（发送滤波器）。它的功能是产生适合于信道传输的基带信号波形。因为其输入一般是经过码型编码器产生的传输码，相应的基本波形通常是矩形脉冲，其频谱很宽，不利于传输。发送滤波器用于压缩输入信号频带，把传输码变换成适宜于信道传输的基带信号波形。

(2) 信道。是允许基带信号通过的媒质，通常为有线信道，如双绞线、同轴电缆等。信道的传输特性一般不满足无失真传输条件，因此会引起传输波形的失真。另外信道还会引入噪声n(t),并假设它是均值为零的高斯白噪声。

(3) 接收滤波器。它用来接收信号，尽可能滤除信道噪声和其他干扰，对信道特性进行均衡，使输出的基带波形有利于抽样判决。
(4) 抽样判决器。则是在传输特性不理想及噪声背景下，在规定时刻（由位定时脉冲控制）对接收滤波器的输出波形进行抽样判决，以恢复或再生基带信号。
(5) 定时脉冲和同步提取。用来抽样的位定时脉冲依靠同步提取电路从接收信号中提取，位定时的准确与否将直接影响判决效果。
