ES-BOBT8系列BOB硬件系统的作用：
1、在生产过程中实时检测ONU产品光口发光功率是否正常；
2、检测ONU光口读取接收光功率值是否准确。

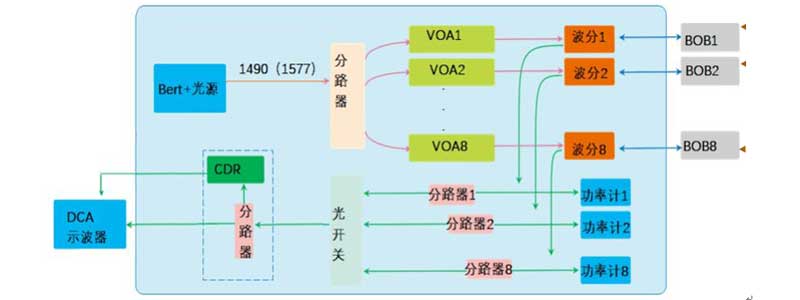

   硬件系统的工作原理：
1、操作系统中的上位机软件通过计算机的USB接口与测试系统中的单片机U1（型号C8051F340）的USB接口连接，实现人机互联；
2、单片机U1（型号C8051F340）通过IIC总线管理U3（误码仪芯片VSC8228、信号发生器）、OLT模块（PON SFP）、ADC（由ADL5303和AD5593共同实现）、DAC（由MAX4230和AD5593共同实现 ）；
3、误码仪芯片VSC8228根据指令发出指定码型、速率的信号，经过serdes接口驱动OLT模块发出相应码型、速率的光信号，OLT发出的波长为1490nm光经过分光器（splitter）一分为八，再经DAC控制的衰减器VOA衰减到指定的光功率后，接入ONU光口，ONU读取到相应的光功率后，与实际值进行对比。
4、DAC实现机制：单片机U1（型号C8051F340）通过I2C总线将DAC数据发送至AD5593，AD5593某一I/O端口产生电信号，经过运算放大器MAX4230产生一个电压信号，施加都VOA衰减器的电压输入管脚，从而将PON OLT模块发出的光衰减到指定的光功率，然后接入ONU的光口。

5、ADC实现机制：ONU发出的光经PD（光电探测器）检测后，PD根据光信号的强弱产生大小不同的信号电流，经过对数转换器ADL5303转换为数值范围较宽、精度更高的电压值被AD5593识别并转换为数字信号通过I2C总线经过单片机U1（型号C8051F340）最后呈现在上位机界面。

以上就是小编给大家介绍的关于BOB硬件工作之原理篇，海荻威——专业光通信设备ODM代工厂家，提供ONU光猫，光模块，交换机，OLT代工服务，产品远销海外，百万客户为您见证。如果您对我们的产品有疑问或者感兴趣，请点击我们的在线客服，或致电：189-4816-2612，海荻威——您身边的光通信专家。
