【光通信设备厂家】BOSA重要参数介绍一

2022-07-30 16:54:00

深圳海荻威光电科技有限公司一家专门以通信设备为主要产品的生产厂家:olt onu、ac onu、通信onu、光纤onu、catv onu、gpon onu、xpon onu等等,以上设备皆可以适用于不同的生活场景,可根据自身需求定制对应的ONU系列产品,我司能提供专业且高超的技术支持。今天小编给大家介绍的是关于光通信设备今天小编给大家介绍的是关于光通信设备BOSA重要参数介绍,一起往下看看吧

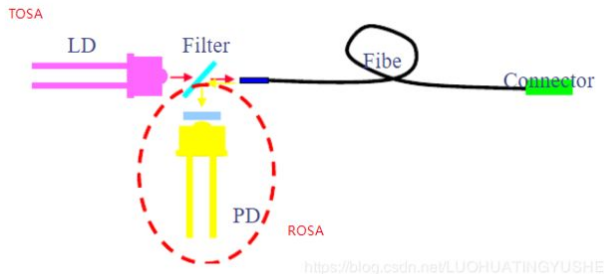

BOSA的构成:
光发射部分叫做TOSA;
光接受部分叫做ROSA;
两个合在一起就叫做BOSA。
电转光TOSA:
LD 半导体激光器LD(Laser Diode),作用:将电信号转变为光信号,用于光发射端机
光转电ROSA:
PD Photo Dioder光电二极管,作用:将光信号转化为电流,后经过互阻放大器(TIA)变为电压信号。

TOSA和ROSA可分开做LC光模块,SC光模块,做BOSA的时候一般是做SC光模块

过孔大小选取根据实际电流大小有以下经验:
10mil的孔20mil的PAD对应20mil的线过0.5A的电流,20mil的孔40mil的PAD对应40mil的线过1A的电流,电流需求大的情况下可在相邻位置放置多个过孔增加承载能力,钻孔费用通常占PCB制板费用的30%~40%。
从成本和信号质量两方面考虑:对6-10层板选用10/20mil(钻孔/焊盘)比较好,对于高密度小尺寸PCB可尝试8mil的钻孔,钻孔尺寸过小造成工艺难以实现,钻头易断,成本增加,一般板厂规定小于11.81mil钻孔加收钻孔费用。
从设计角度来看,一个过孔包含了中间的钻孔和周围的焊盘,这两个尺寸决定了钻孔的大小,因过孔尺寸越小,寄生电容越小更利于高速信号的稳定
        同时过孔尺寸受到钻孔工艺和电镀工艺的限制;孔越小耗费时间越长,也越容易偏离中心位置,当钻孔深度(通孔深度为50mil左右)超过孔径的6倍时,就无法保证孔壁均匀镀铜,所以PCB厂家能提供的最小钻孔直径为8mil。
以上就是《BOSA重要参数介绍——过孔大小(一)》的简短概述,可为大家做一个参考,我司拥有相当强大的技术团队,能为客户提供专业的技术服务,目前我司的产品多样化:智能onu、通讯光模块、光纤模块、sfp光模块、olt设备、以太网交换机等等网络设备,如您有需要,可深入了解。
